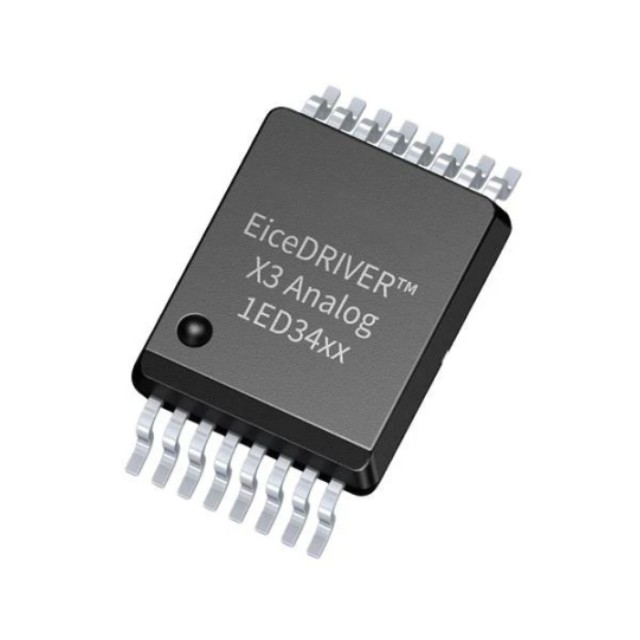

1ED3491MU12MXUMA1由電隔離單通道柵極驅動器集成電路組成，采用小型 PG-DSO-16 封裝，爬電距離和間隙均為 8 毫米。PG-DSO-16 封裝中的電隔離單通道柵極驅動器集成電路，具有 8 毫米的大爬電空間和間隙。柵極驅動器集成電路可提供典型的峰值輸出電流分別為 3 A、6 A 和 9 A，可調節的控制和保護功能簡化了高可靠性系統的設計。

特性

● 650 V、1200 V、1700 V、2300 V IGBT、SiC 和 Si MOSFET

● 40 V 絕對最大輸出電源電壓

● ±3 A、±6 A 和 ±9 A 的典型匯入和匯出峰值輸出電流

● 獨立的源輸出和匯輸出，用于硬開關和有源米勒鉗位/鉗位驅動器

● 用于從輸入端進行參數配置的調節引腳

● 精確的 VCEsat 檢測（DESAT），帶故障輸出和可調濾波時間及前沿消隱時間

● ADJB 引腳上帶有電阻器

● 通過 ADJA 引腳上的電阻器，可在檢測到失飽和后調節 IGBT 軟關斷

● 可在高達 125 °C 的高溫環境下運行，160 °C 時過溫關斷（±10 °C）

應用

● 工業電機驅動器 - 緊湊型、標準型、高級伺服驅動器

● 太陽能逆變器

● UPS 系統

● 焊接

● 商用車和農用車 (CAV)

● 商用空調 (CAC)

● 高壓隔離式 DC-DC 轉換器

● 隔離式開關電源 (SMPS)
