2EDL05N06PJXUMA1是 600-V 半橋柵極驅動器系列，采用的英飛凌薄膜-SOI 技術具有出色的堅固性和抗噪性。施密特觸發器邏輯輸入與標準 CMOS 或 LSTTL 邏輯兼容，電壓低至 3.3 V。輸出驅動器采用高脈沖電流緩沖器級，旨在將驅動器的交叉?zhèn)鲗?dǎo)降至最低。浮動通道可用于驅動高側配置中的 N 溝道功率 MOSFET 或 IGBT工作電壓高達 600 V。此外，離線箝位功能還能在不提供集成電路時，通過浮動?xùn)艠O條件為寄生導通提供固有保護。

產品屬性

驅動配置：半橋

通道類型：獨立式

驅動器數：2

柵極類型：IGBT，N 溝道，P 溝道 MOSFET

電壓 - 供電：10V ~ 25V

邏輯電壓 - VIL，VIH：1.1V，1.7V

輸入類型：非反相

高壓側電壓 - 最大值（自舉）：600 V

上升/下降時間（典型值）：48ns，24ns

工作溫度：-40°C ~ 150°C（TJ）

安裝類型：表面貼裝型

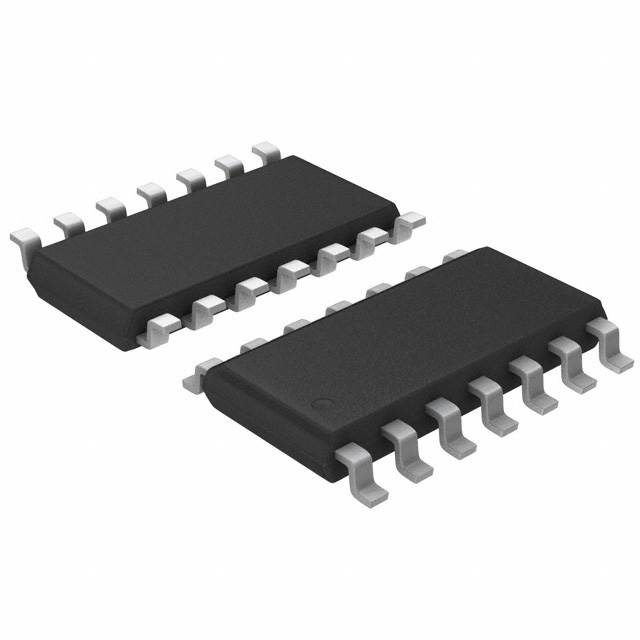

封裝/外殼：14-SOIC（0.154"，3.90mm 寬）

供應商器件封裝：PG-DSO-14-2

應用

● 電機驅動器、通用變頻器

● 制冷壓縮機、家用電器

● 電信和照明用離線交直流電源中的半橋和全橋轉換器
