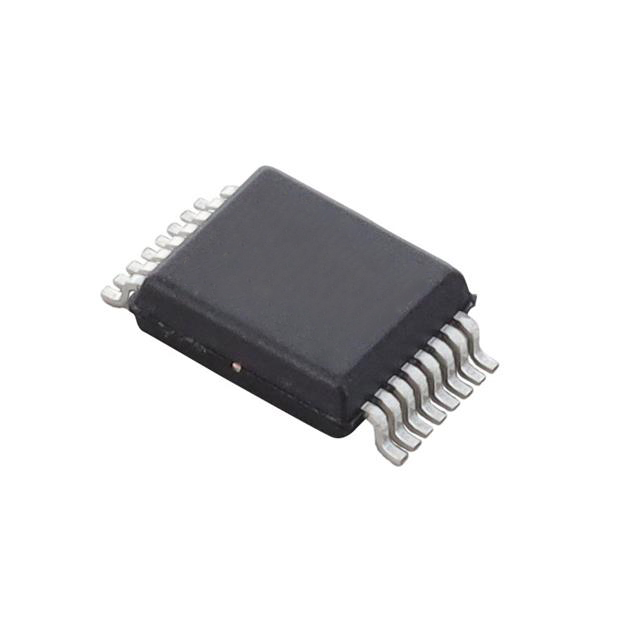

1ED3860MC12M 是一款單通道 5.7 kV（rms）隔離柵極驅動器 IC，具有 I2C 配置功能，可用于 DESAT、軟關斷、UVLO、米勒鉗位和可選的兩電平關斷。

特性

650 V、1200 V、1700 V、2300 V IGBT、SiC 和 Si MOSFET

40 V 絕對最大輸出電源電壓

±3 A、±6 A 和 ±9 A 的典型匯入和匯出峰值輸出電流

獨立的源輸出和匯輸出，用于硬開關或可選的兩級關斷，并帶有主動式米勒夾鉗

用于參數配置和狀態寄存器讀取的 I2C 總線

精確、可調、溫度補償?shù)?VCEsat 檢測（DESAT），帶故障輸出

檢測到失飽和后，可調節 IGBT 軟關斷

可在高達 125 °C 的高溫環境下運行，160 °C 時過溫關斷（±10 °C）

嚴格的集成電路到集成電路傳播延遲匹配（tPDD,max = 30 ns）

輸入和輸出端欠壓鎖定保護，帶滯后，主動關斷

集成 ADC 比較器結果的可配置反饋或故障關斷行為

高共模瞬態抗擾度 CMTI = 200 kV/μs

節省空間的小型 DSO-16 細間距封裝，爬電距離大

應用

工業電機驅動器 - 緊湊型、標準、高級伺服驅動器

太陽能逆變器

UPS 系統

焊接

商用車和農用車 (CAV)

商用空調 (CAC)

高壓隔離式 DC-DC 轉換器

隔離式開關電源 (SMPS)
