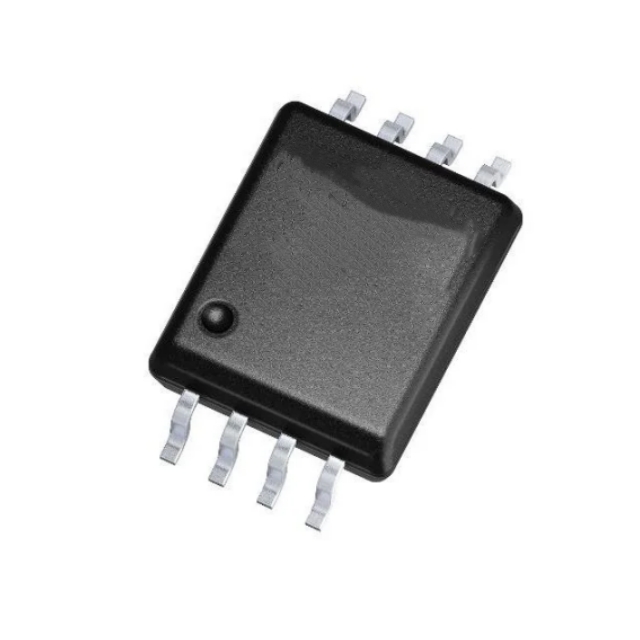

1ED3240MC12H是一組采用 DSO-8 300 密耳封裝的電隔離單通道驅動器 IC。驅動器 IC 的典型峰值輸出電流高達 18 A。該功能可控制兩個獨立的柵極電阻器，從而優化 EMI 和開關損耗。該系列包括標準輸出配置和有源米勒箝位輸出配置，具有相同的額定電流，可防止寄生電流。輸入邏輯終端可在電源電壓下安全運行。所有輸入結構都有閾值電平，可支持 3.3 V 微控制器。該驅動器 IC 系列提供合適的輸出欠壓鎖定 (UVLO) 電平，可操作各種功率晶體管。

特征

● 單通道隔離柵極驅動器

● 通過控制兩個獨立的柵極電阻器來實現開啟和關閉的兩級壓擺率控制

● 啟用實時和逐周期柵極電阻變化，在不同負載條件下優化 EMI 和效率

● 110 ns 傳播延遲，15 ns 部分間變化

● 適用于 600 V/650 V/1200 V/1700 V/2300 V IGBT、硅和碳化硅 MOSFET

● 高達 18.0 A 的典型峰值輸出電流

● 40 V 絕對最大輸出電源電壓

● 高共模瞬態抗擾度 CMTI > 200 kV/μs

應用

● 交流和無刷直流電機驅動器

● 高壓 DC/DC 轉換器和 DC/AC 逆變器

● UPS 系統

● 太陽能逆變器，例如用于 1500 V (DC) 系統的逆變器
