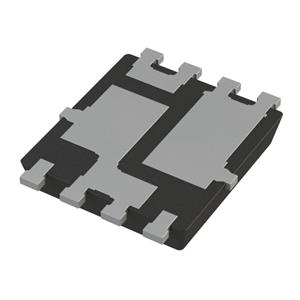

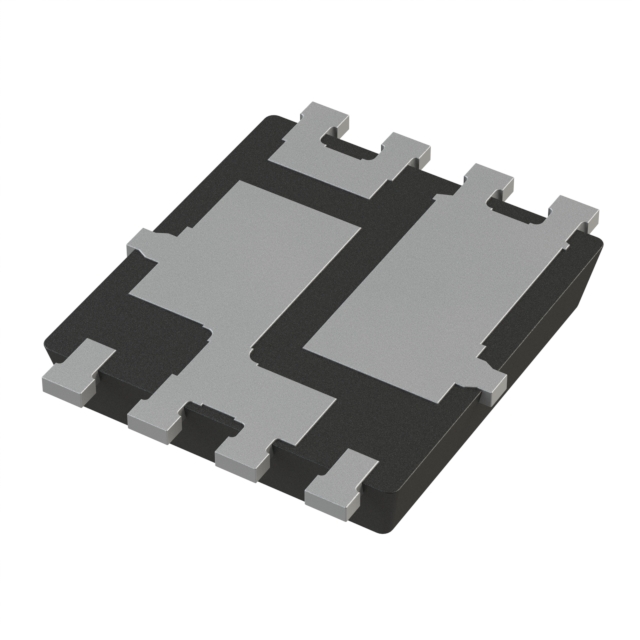

英飛凌的IAUC45N04S6N070H新型集成半橋（5mm x 6mm）是面向電機驅動和車身應用的創新型低成本封裝解決方案。

雙 SSO8 5x6 mm2 封裝非常適合單負載。對于橋式應用，雙 MOSFET 的布線比較復雜，需要占用較大的 PCB 面積。此外，雙 SSO8 封裝的額定電流限制在 20A。

使用集成半橋后，PCB 面積顯著減少，因為它為橋式應用提供了更強的布線能力。新設計的半橋基于優化的 OptiMOS?6 技術。該產品組合的 RDS(ON) 范圍從 3.0 mΩ 到 7.0 mΩ，數據表額定電流增加到 60A。

產品屬性

技術： MOSFET（金屬氧化物）

配置：2 個 N 通道（半橋）

漏源電壓（Vdss）： 40V

25°C 時電流 - 連續漏極 (Id) ：45A（Tj）

不同 Id、Vgs 時導通電阻（最大值）： 7 毫歐 @ 22A，10V

不同 Id 時 Vgs(th)（最大值）： 3V @ 9μA

不同 Vgs 時柵極電荷 (Qg)（最大值）： 12nC @ 10V

不同 Vds 時輸入電容 (Ciss)（最大值）： 701pF @ 25V

功率 - 最大值： 41W（Tc）

工作溫度： -55°C ~ 175°C（TJ）

等級：汽車級

資質： AEC-Q101

安裝類型：表面貼裝型

封裝/外殼： 8-PowerVDFN

供應商器件封裝： PG-TDSON-8-57

潛在應用

電機控制

車窗升降

BCM（車身控制模塊）

駐車制動器

座椅控制模塊
