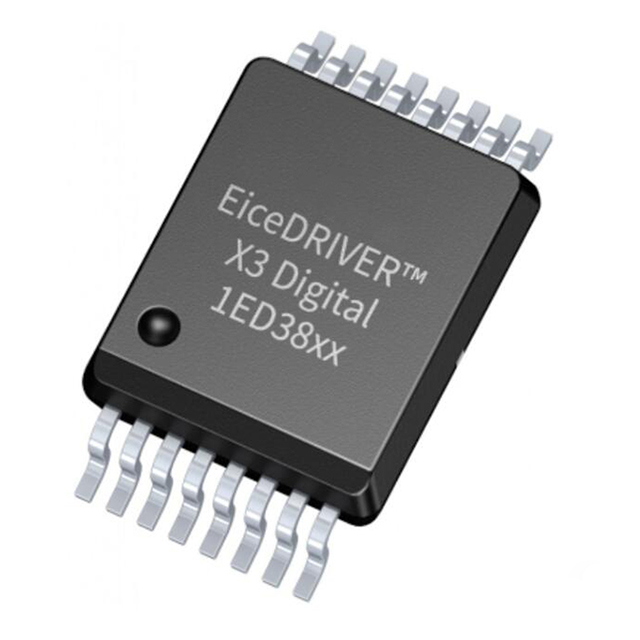

1ED3890MU12M 是單通道 5.7 kV（有效值）隔離柵極驅動器 IC。它提供可調控制和保護功能，包括 DESAT、軟關斷、UVLO、米勒鉗位（用于外部 MOSFET 的鉗位驅動器）、兩級關斷 (TLTO) 和故障，可簡化高可靠性系統的設計。所有參數調整均通過 I2C 接口（引腳 SDA 和 SCL）從輸入端完成。

產品特性

650 V、1200 V、1700 V、2300 V IGBT、SiC 和 Si MOSFET

40 V 絕對最大輸出電源電壓

±3 A、±6 A 和 ±9 A 的典型匯入和匯出峰值輸出電流

獨立的源輸出和匯輸出，用于硬開關或可選的兩級關斷，并帶有主動米勒鉗位

用于參數配置和狀態寄存器讀取的 I2C 總線

帶故障輸出的精確、可調、溫度補償 VCEsat 檢測 (DESAT)

檢測到失飽和后，可調節 IGBT 軟關斷

可在高達 125 °C 的高溫環境下運行，160 °C 時過溫關斷（±10 °C）

高共模瞬態抗擾度 CMTI = 200 kV/μs

節省空間的小型 DSO-16 細間距封裝，爬電距離大（>8 mm）

潛在應用

工業電機驅動器 - 緊湊型、標準型、高級伺服驅動器

太陽能逆變器

UPS 系統

焊接

商用車和農用車 (CAV)

商用空調 (CAC)

高壓隔離式 DC-DC 轉換器

隔離式開關電源 (SMPS)
