MAX25222ATJ/V為4通道TFT-LCD電源IC，提供對稱的正AVDD和負NAVDD電源，以及VGON和VGOFF柵極電源。此外，還集成了一個輸出電壓范圍高于和低于地電壓的VCOM緩沖器以及一個溫度測量模塊。

MAX25222ATJ/V采用TQFN封裝，工作溫度范圍為-40°C至125°C。

器件特性

高集成度

同步升壓在高達200mA時提供4.2V至10.5V的AVDD

NAVDD反相器輸出電流高達-200mA

3個穩壓電荷泵提供15mA VGON輸出（7.6V至20.2V）

穩壓電荷泵提供VGOFF（-18.2V至-5.6V），電流高達-15mA（電荷泵倍增器）

所有電源軌上電和關斷期間均提供時序控制

VCOM輸出范圍為+1V至-2.49V，步進為6.83mV

提供NTC輸入，用于溫度測量/補償

低電磁輻射(EMI)

420kHz/2.1MHz開關頻率，支持?jǐn)U頻功能

I2C 控制/診斷接口，提供FLTB（中斷）輸出

對所有輸出提供欠壓檢測

對所有輸出提供過壓檢測

帶隙基準電壓源超出范圍

FLTB引腳卡住

通信奇偶校驗

VCOM DAC故障

多功能

針對AVDD/NAVDD、VGON、VGOFF、VCOM和時序控制進行非易失性輸出電壓設置

編程后支持獨立運行模式

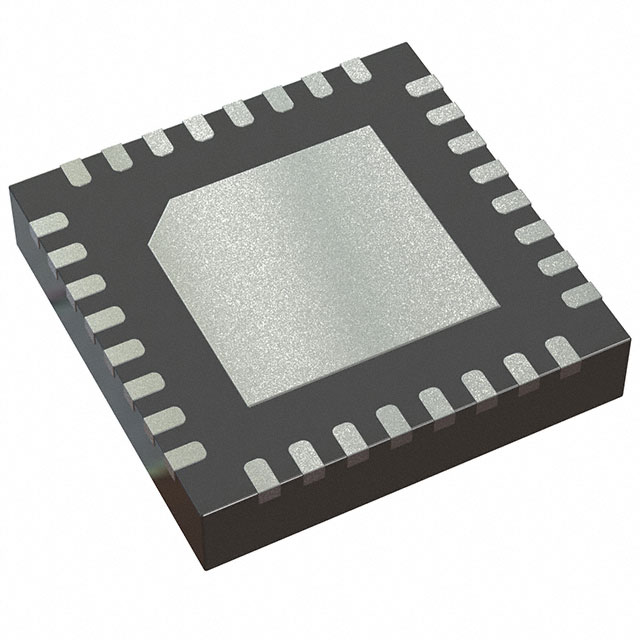

緊湊型5mm x 5mm TQFN32封裝

符合 AEC-Q100 1級標準

產品應用

中央信息顯示屏

信息娛樂顯示屏

儀器群集
