PTN3365BSMP是一款高速電平位移器，將四通道低擺幅AC耦合差分輸入信號轉換成DVI v1.0和HDMI v1.4b兼容的開漏電流導引差分輸出信號，每通道最快3.0 Gbit/s以支持36位深色域模式、4K x 2K視頻格式或3D視頻數據傳輸。其中每通道均提供電平位移差分緩沖器，以從源側的低擺幅AC耦合差分信號轉換成目的側終端電阻為50 Ω電壓為3.3 V的TMSD型DC耦合差分電流模式信號。另外，PTN3365為將HPD信號從目的側的5 V轉換成源側3.3 V提供一個單端主動緩沖器，并在3.3 V源側和5 V目的側之間提供一個對DDC通道(由時鐘和數據線路組成)進行主動緩沖和電平位移的通道。采用使用主動I2C總線緩沖技術的DDC通道，提供時鐘和數據線路的電容隔離、重新驅動和電平位移以及隔離(源側和目的側之間的隔離)。

產品屬性

產品種類: 轉換 - 電壓電平

系列: PTN3365BS

類型: HDMI/DVI Level Shifter

安裝風格: SMD/SMT

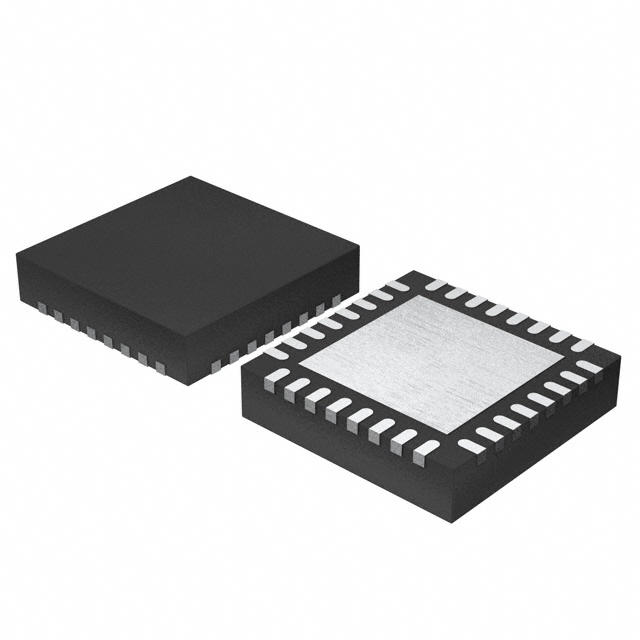

封裝 / 箱體: HVQFN-32

電源電壓-最小: 3 V

電源電壓-最大: 3.6 V

最小工作溫度: - 40 C

最大工作溫度: + 85 C

傳播延遲時間: 200 ns

數據速率: 1.65 Gb/s

輸入類型: Differential

濕度敏感性: Yes

通道數量: 4 Channel

輸出類型: Differential, Open Drain

產品類型: Translation - Voltage Levels

工廠包裝數量:  6000

子類別: Logic ICs

單位重量: 66.337 mg

目標應用

PC主板/顯卡

擴展塢

支持4K x 2K和3D視頻格式的DisplayPort轉HDMI適配器

需要驅動長電纜的DisplayPort轉DVI適配器
