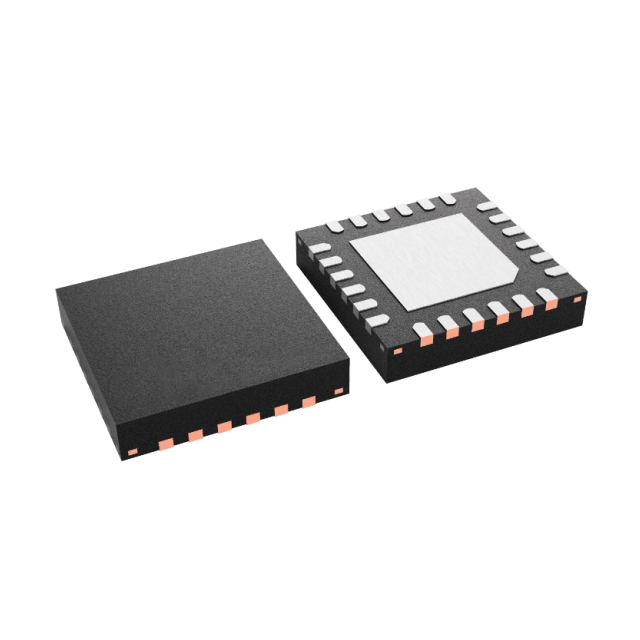

LP5861TRSMR是一款大電流、高性能 LED 矩陣驅動器。該器件集成了 18 個具有 N (N = 6/8/11) 個開關 MOSFET 的恒定電流阱，因此可支持 N × 18 個 LED 點或 N × 6 個 RGB LED。 同時支持模擬調光和 PWM 調光方法。對于模擬調光，能夠以 256 個階躍來調節每個 LED 點。對于 PWM 調光，集成式 8 位或 16 位可配置 PWM 發生器可實現平滑且無可聞噪聲的調光控制。

特性

● V CC/V LED 范圍：2.7V 至 5.5V

● 邏輯引腳兼容 1.8V、3.3V 和 5V 電壓

● 18 個高電流、高精度直流阱：

● V CC ≥ 3.3 V 時，每個電流阱 125 mA。

● 器件間誤差：±5

● 通道間誤差：±5

● 相移平衡瞬態功耗

● 超低功耗：

● 關機模式：低 EN 電平時，I CC ≤ 2 μA

● 待機模式：當 EN 為高電平且 CHIP_EN 為 0（數據存儲）時，I CC ≤ 10 μA。

● 工作模式：通道電流為 12.5 mA 時，I CC = 5 mA（典型值）

應用

● LED 動畫和指示

● 主要家電和智能家電

● 全局 RGB 鍵盤背光

● 戶外鍵盤背光

● 用于視頻監控和 IP 攝像機的紅外模塊

● 光學模塊中的激光二極管
