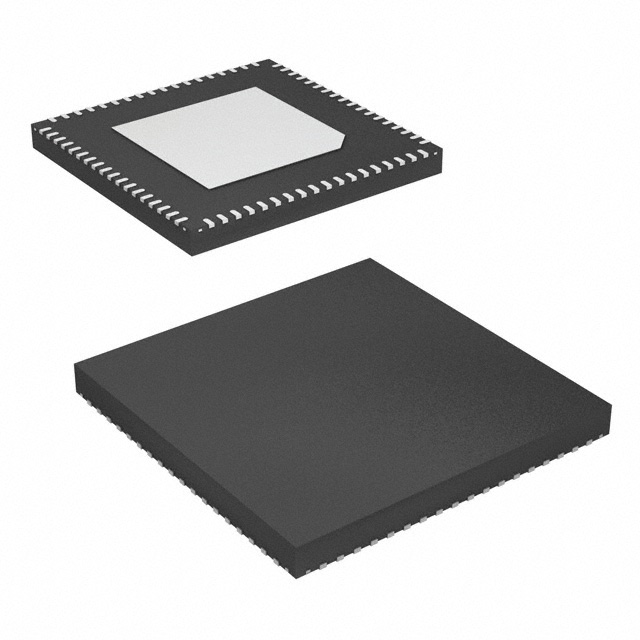

AD6684BCPZ-500 是一款 135 MHz 帶寬的四路中頻 (IF) 接收器。它由四個 14 位、500 MSPS ADC 和各種數字處理模塊組成，其中包括四個寬帶 DDC、一個 NSR 和 VDR 監測。

功能特點

JESD204B（子類 1）編碼串行數字輸出

線路速率高達 15 Gbps

500 MSPS 時總功率為 1.68 W

每個模數轉換器 (ADC) 通道 420 mW

305 MHz 時 SFDR = 82 dBFS（1.8 V p-p 輸入范圍）

SNR = 66.8 dBFS（305 MHz 時）（1.8 V p-p 輸入范圍

噪聲密度 = -151.5 dBFS/Hz（1.8 V p-p 輸入范圍）

模擬輸入緩沖器

片上抖動可提高小信號線性度

靈活的差分輸入范圍

1.44 V p-p 至 2.16 V p-p（標稱 1.80 V p-p）

82 dB 通道隔離/串?dāng)_

0.975 V、1.8 V 和 2.5 V 直流電源操作

主接收器的噪聲整形重整器 (NSR) 選件

數字預失真 (DPD) 的可變動態范圍 (VDR) 選件

預失真 (DPD)

4 個集成寬帶數字下變頻器 (DDC)

48 位數控振蕩器 (NCO)，最多 4 個級聯半帶濾波器

1.4 GHz 模擬輸入全功率帶寬

用于高效自動增益控制的振幅檢測位

(AGC) 實現

差分時鐘輸入

整數時鐘除以 1、2、4 或 8

片上溫度二極管

靈活的 JESD204B 通道配置

應用

通信

分集多頻帶、多模數字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A

HFC 數字反向路徑接收器

數字預失真觀測路徑

通用軟件無線電
