ADL5513ACPZ：射頻功率檢波器——1 MHz ～4 GHz ，80dB，對數檢波器/控制器

型號：ADL5513ACPZ

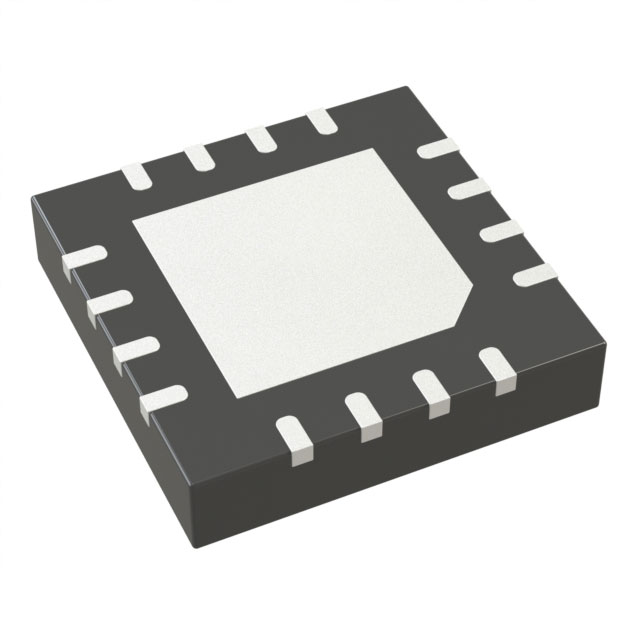

封裝：LFCSP-16

類型：射頻功率檢波器

概述：

ADL5513ACPZ 是一款解調對數放大器，能夠精確地將射頻（RF）輸入信號轉換為相應的分貝標度輸出。ADL5513在級聯放大器鏈路采用漸進壓縮技術，鏈路每一級都配備一個檢波器單元。

ADL5513ACPZ 可用于測量或控制器模式。對于高于4 GHz的信號，ADL5513能保持精確的對數一致性。輸入動態范圍的典型值為80 dB （阻抗： 50 Ω），誤差小于±3 dB。

ADL5513ACPZ 的響應時間為10 ns，能夠?qū)Τ^50 MHz的脈沖速率進行RF脈沖檢測。該器件可提供環境溫度條件下無與倫比的對數截點穩定性。ADL5513的電源電壓為2.7 V ～ 5.5 V，功耗小于30 mA。當器件禁用時，電流會更低。

ADL5513ACPZ 產品特性：

寬帶寬：1 MHz ～ 4 GHz

動態范圍：80 dB （±3 dB）

溫度范圍內的穩定性： < ±0.5 dB

低噪聲測量/控制器輸出（VOUT）

脈沖響應時間：10 ns

小尺寸封裝：3 mm x 3 mm LFCSP

電源：2.7 ～ 5.5 V（30 mA）

采用高速SiGe工藝制造

ADL5513ACPZ 應用：

RF發射機功放設置點控制與電平檢測

無線鏈路發射機中的功率檢測

基站、WLAN、WiMAX、雷達中的RSSI測量
