產品介紹：

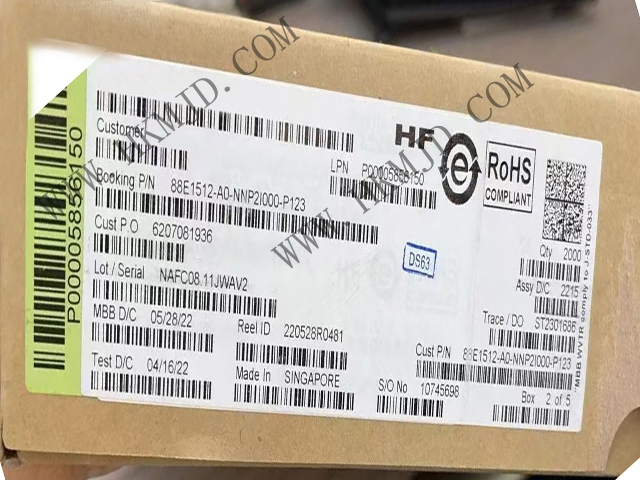

Marvell?Alaska?88E1512-A0-NNP2I000器件是一個物理層器件，包含一個 10/100/1000 Gb 以太網收發器。該收發器實現了 1000BASE-T、100BASE-TX 和 10BASE-T 標準的以太網物理層部分。它采用標準數字 CMOS 工藝制造，包含實現物理層功能所需的所有有源電路，以便在標準 CAT 5 非屏蔽雙絞線上發送和接收數據。

該器件支持 RGMII （減少引腳數 GMII） 和 SGMII，用于直接連接到 MAC/Switch 端口。SGMII 還可用于媒體/線路側，以連接到支持 1000BASE-X、100BASE-FX 和 SGMII 的 SFP 模塊。它還支持以 RGMII 作為 MAC 接口的銅纜/光纖自動媒體應用程序。SGMII 在單個差分對上以 1.25 Gbps 的速度運行，從而降低了 MAC 接口上使用的功率和 I/O 數量。

該器件將 MDI 終端電阻器集成到 PHY 中。這種電阻器集成簡化了電路板布局，并通過減少外部元件的數量來降低電路板成本。新的 Marvell? 校準電阻器方案將達到并超過 IEEE 802.3 回波損耗規范的精度要求。

特征

? 符合 10/100/1000BASE-T IEEE 802.3

? 多種操作模式

? RGMII 到銅

? SGMII 到銅纜（僅限 88E1512/88E1514 器件）

? RGMII 到光纖/SGMII（僅限 88E1512 設備）

? 具有自動媒體檢測功能的 RGMII 到銅纜/光纖/SGMII（僅限 88E1512 設備）

? 銅纜到光纖 （1000BASE-X）（88E1512/88E1514）

? 四種 RGMII 時序模式，包括集成延遲 - 這消除了在 PCB 上添加走線延遲的需要

? 在光纖接口上支持 1000BASE-X 和 100BASE-FX 以及 SGMII（僅限 88E1512 設備）

? 支持 RGMII 上的 LVCMOS I/O 標準

? 支持節能以太網 （EEE） - 符合 IEEE802.3az-2010 標準

? EEE 緩沖

? 結合 EEE 緩沖，無縫支持傳統 MAC

? 超低功耗

? 集成 MDI 終端電阻器，無需無源元件

? 集成開關穩壓器

? 支持綠色以太網

? 主動省電模式

? Energy Detect 和 Energy Detect+ 低功耗模式

? IEEE1588 版本 2 時間戳

? 同步以太網 （SyncE） 時鐘恢復

? 三種環回模式用于診斷

? 用于兩對電纜安裝的“降檔”模式

? 完全集成的數字自適應均衡器、回聲消除器和串?dāng)_消除器

? 高級數字基線漂移校正

? 在所有運行速度下自動 MDI/MDIX 交叉

? 自動極性校正

? 符合 IEEE 802.3 標準的自動協商

? 軟件可編程 LED 模式，包括 LED 測試

? MDC/XMDIO 管理接口

? CRC 檢查器、數據包計數器

? 數據包生成

? LAN 喚醒 （WOL） 事件檢測

? 高級虛擬電纜測試儀? （VCT?）

? MAC 接口輸出的自動校準

? 溫度傳感器

? 使用內部開關穩壓器時支持單 3.3V 電源

? I/O 焊盤可提供 1.8V、2.5V 或 3.3V 電壓

? 商業級、工業級 （僅限 88E1510 和 88E1512）

?  56 引腳 QFN 8 mm x 8 mm 綠色封裝，帶 EPAD
