概述：

CY8C4147AXI-S465 PSoC?4100S Plus是一款結合了帶標準通信和定時外設的微控制器、具有同類最佳性能的電容式觸摸感應系統（CapSense?）、可編程通用連續時間和開關電容模擬模塊以及可編程連接。

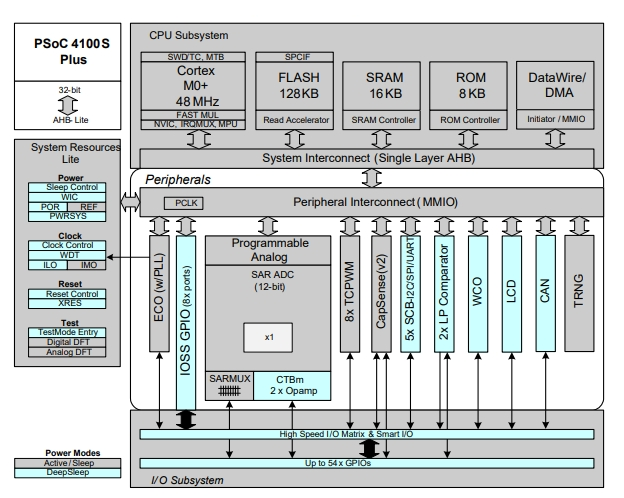

PSoC 4100S Plus Arm? Cortex?-M0+ MCU包括嵌入式系統控制器（集成了定制數字外設功能）、存儲器以及Arm? Cortex?-M0+ MCU，可以進行靈活的自動布線。借助可編程數字外設功能，可實現更高靈活性以及應用程序的現場調試。其他特性包括電容式觸摸感應系統 (CapSense)、可編程通用連續時間、開關電容器模擬模塊以及可編程連接。憑借其集成設計，PSoC 4100S Plus器件可為各種嵌入式應用提供完整的系統解決方案。

PSoC 4100S Plus采用PSoC? 4平臺架構開發而成，可以進行擴展和重新配置。PSoC 4100S Plus與PSoC 4平臺的構件兼容，支持新的應用和設計要求。

特性：

? 32位MCU子系統

- 48MHz Arm Cortex-M0+ MCU

- 高達128KB的閃存，帶有讀取加速器

- 高達16KB SRAM

- 8通道DMA引擎

? 可編程模擬

- 2個運算放大器，具有可重新配置的高驅動外部和高寬帶內部驅動器、比較器模式和模數轉換器輸入緩沖能力。運算放大器可在深度睡眠低功耗模式下工作。

- 具有差分和單端模式的12位1Msps SAR模數轉換器，以及帶信號平均的通道序列發生器

- 電容式傳感模塊提供單斜率10位ADC功能

- 2個電流數模轉換器 (IDAC)，用于任何引腳上的通用或電容式傳感應用

- 2 個低功耗比較器，可在深度睡眠低功耗模式下工作

? 可編程數字

- 可編程邏輯塊，允許在端口輸入和輸出上執行布爾運算

? 1.71-5.5V 低功耗工作

- 深度睡眠模式，具有操作模擬和 2.5μA 數字系統電流

? 電容性傳感

- Cypress CapSense 電容性 Δ-Σ (CSD) 具有同類最佳的信噪比 (SNR) (>5:1) 和耐水性

- Cypress 供應的軟件組件使電容檢測設計變得更加容易

- 自動硬件調諧 (SmartSense?)

? LCD 驅動能力

- GPIO 上的 LCD 段驅動能力

? 串行通信

- 五個獨立的運行時間可重新配置串行通信塊 (SCB)，具有可重新配置的I2C、SPI或UART功能

? 定時和脈寬調制

- 8個16位定時器/計數器/脈寬調制器 (TCPWM) 模塊

- 中心對齊、邊緣和偽隨機模式

- 電機驅動用Kill信號的基于比較器的觸發和其他高可靠性數字邏輯應用

- 正交解碼器

? 時鐘源

- 4MHz至33MHz外部晶體振蕩器 (ECO)

- PLL可產生48MHz頻率

- 32kHz手表晶體振蕩器 (WCO)

- ±2%內部主振蕩器 (IMO)

- 32kHz內部低功耗振蕩器 (ILO)

? 真隨機數發生器 (TRNG)

TRNG為加密應用的安全密鑰生成產生真正的隨機數

? CAN塊

- CAN 2.0B塊，支持時間觸發CAN (TTCAN)

? 多達54個可編程GPIO引腳

- 44引腳TQFP（0.8mm間距）和64引腳TQFP常規間距 (0.8mm) 和小間距 (0.5mm) 封裝

- 任何GPIO引腳均可以是CapSense、模擬或數字引腳

- 驅動模式、優勢和轉換率均可編程

? PSoC Creator 設計環境

- 集成開發環境 (IDE) 提供原理圖設計輸入和構建（具有模擬和數字自動路由）

- 應用編程接口 (API) 元件，用于所有固定功能和可編程外設

? 行業標準工具兼容性

- 在輸入原理圖后，可以使用基于ARM的行業標準開發工具進行開發
