CC1110F8RHH器件是一款低功耗系統芯片（SoC），集成了微控制器（MCU）、內存、射頻收發器（RF Transceiver）和USB控制器等功能。

特性

? 無線電

基于市場領先的CC1101的高性能射頻收發器

出色的接收器選擇性和阻塞性能

高靈敏度（1.2 kBaud時為110 dBm）

可編程數據速率高達500 kBaud

所有支持頻率的可編程輸出功率高達10 dBm

頻率范圍：300 ?? 348 MHz，391 ?? 464 MHz

和782？ 928 MHz

數字RSSI /LQI支持

? 低功耗

低電流消耗（RX： 16.2 mA，1.2 kBaud，TX：15.2 mA mA，輸出功率-6 dBm）

0.3μA，PM3（功耗最低的工作模式）

0.5μA（功耗第二低的工作模式，耗電量，定時器或外部中斷喚醒）

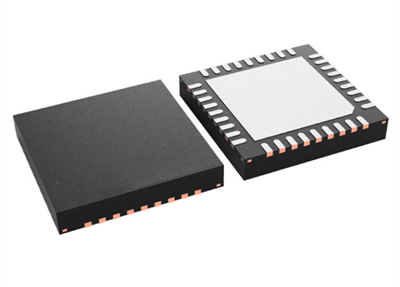

符合RoHS標準的6 mm×6 mm QFN-40封裝

? MCU，內存和外設

高性能，低功耗8051微控制器核心。

強大的DMA功能

8/16/32 KB系統內可編程閃存和1,2,4 KB RAM

具有1 KB FIFO的全速USB控制器（CC1111Fx）

128位AES安全協處理器

7 ??具有多達8個輸入的12位ADC

I 2 S接口

兩個USART

具有DSM模式的16位定時器< /li>

三個8位定時器

硬件調試支持

21（CC1110Fx）或19（CC1111Fx）GPIO引腳

SW與CC2510Fx兼容，CC2511Fx

? 一般

寬電源電壓范圍（2.0V ?? 3.6V）

符合RoHS標準的6×6 mm QFN 36封裝

描述

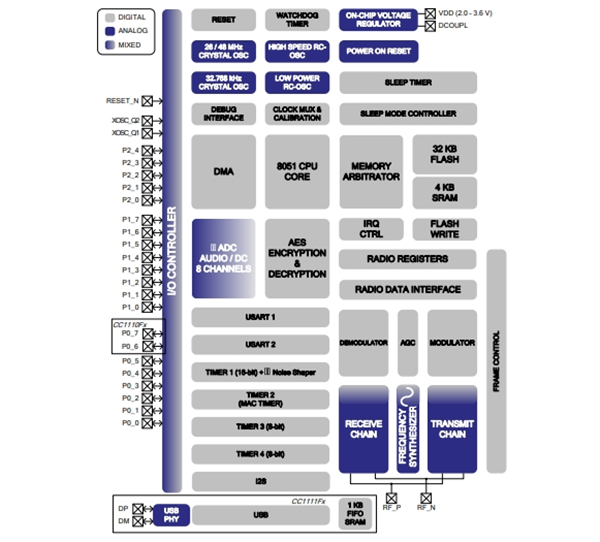

CC1110F8RHH是一款真正的低功耗低于1 GHz的片上系統（SoC），專為低功耗無線應用而設計。CC1110F8RHH將最先進的RF收發器CC1101的卓越性能與業界標準的增強型8051 MCU，高達32 kB的系統內可編程閃存和高達4 kB的RAM相結合，其他強大的功能。小型6x6 mm封裝非常適合尺寸限制的應用。

CC1110F8RHH非常適合需要極低功耗的系統。這是由幾種先進的低功耗操作模式確保的。CC1110F8RHH的功能集添加了全速USB 2.0接口。使用USB接口與PC連接既快速又簡單，USB接口的高數據速率（12 Mbps）避免了RS-232或低速USB接口的瓶頸。

應用場景

CC1110F8RHH適用于需要低功耗和無線通信功能的設備，如：

智能家居

無線傳感器網絡

工業控制

消費電子產品

其低功耗設計和多功能的集成使其在需要長時間運行且對功耗有嚴格要求的場景中表現出色?。

性能參數

產品：CC1110F8RHH

類型：ISM

核心：8051

工作頻率：315 MHz, 433 MHz, 868 MHz, 915 MHz

最大數據速率：500 kbps

輸出功率：10 dBm

靈敏度：- 112 dBm

電源電壓-最?。? V

電源電壓-最大：3.6 V

接收供電電流：16.2 mA

傳輸供電電流：15.2 mA

程序存儲器大?。? kB

最小工作溫度：- 40 C

最大工作溫度：+ 85 C

封裝 / 箱體：VQFN-36
