在工業自動化、機器人控制、電機驅動等應用中，高精度位置傳感器是關鍵組件，直接影響系統的性能、穩定性和成本。傳統的磁性、光學和旋轉變壓器式位置傳感器各有優缺點，而電感式位置傳感器憑借其抗污染、抗振動、高精度和低成本等優勢，正成為越來越多工業應用的首選。

重點介紹安森美NCS32100——一款突破性的雙電感旋轉位置傳感器，它克服了傳統電感式傳感器的精度和速度限制，為工業位置感測樹立了新標桿。

1. 電感式位置傳感器的優勢與選型要點

在選擇工業級高精度位置傳感器時，需考慮以下關鍵因素：

（1）精度與分辨率

光學編碼器通常提供高精度（如±50角秒），但對污染敏感。

磁性編碼器成本低，但易受雜散磁場干擾。

電感式編碼器（如NCS32100）可提供±50角秒的高精度，且不受環境影響。

（2）抗干擾能力

光學傳感器易受灰塵、油污影響。

磁性傳感器易受電機磁場干擾。

電感式傳感器（如NCS32100）對污染物、振動和溫度變化不敏感，適用于惡劣工業環境。

（3）速度與動態性能

傳統電感式傳感器速度較低（通常<1,000 RPM）。

NCS32100支持6,000 RPM全精度，最高可達100,000 RPM（精度略降）。

（4）集成度與成本

旋轉變壓器體積大、成本高。

NCS32100采用PCB電感設計，無需額外機械結構，降低BOM成本。

2. 安森美NCS32100：重新定義電感式位置傳感器

（1）產品概述

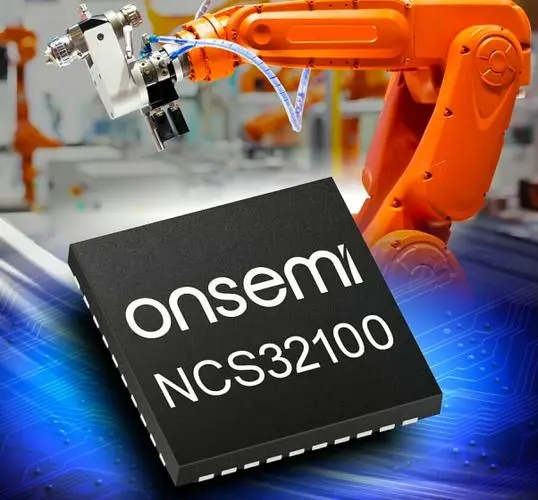

NCS32100是安森美推出的雙電感旋轉位置傳感器，采用專利電感技術，在6,000 RPM下可實現±50角秒的高精度，并支持100,000 RPM的超高轉速（精度降低）。

（2）核心特性

高精度：±50角秒（6,000 RPM），優于傳統電感式傳感器。

高速運行：支持100,000 RPM（降精度模式），適用于工業機器人和伺服系統。

抗污染與抗振動：不受灰塵、油污、機械振動影響，可靠性遠超光學編碼器。

集成MCU（ARM Cortex-M0+）：內置固件，支持即插即用，減少開發時間。

自動校準：僅需2秒完成校準，適應不同PCB設計。

寬電壓供電（2.75V-5.5V）：支持電池備份模式，適用于關鍵應用。

（3）技術參數

精度：±50角秒（6,000 RPM）

最大轉速：100,000 RPM（降精度模式）

分辨率：20位單圈 / 24位多圈

接口：UART、SPI、RS-485（2.5 Mbps）

供電電壓：2.75V-5.5V

工作溫度：-40°C ~ +125°C

封裝：5mm x 5mm QFN

（4）典型應用

工業機器人：協作機器人（Cobot）、SCARA機器人。

伺服電機控制：高精度位置反饋。

自動導引車（AGV）：導航與轉向控制。

電梯與叉車：安全位置檢測。

4. 結論：NCS32100——工業位置感測的未來

安森美NCS32100通過創新的電感式傳感技術，成功彌補了傳統電感式傳感器在精度和速度上的不足，使其成為工業機器人、伺服電機、AGV等高端應用的理想選擇。

其高精度（±50角秒）、高速（100,000 RPM）、抗污染、自動校準等特性，使其在工業自動化領域具有顯著優勢。對于需要高可靠性、易用性和成本效益的工程師來說，NCS32100無疑是當前市場上最具競爭力的電感式位置傳感器之一。
