概述

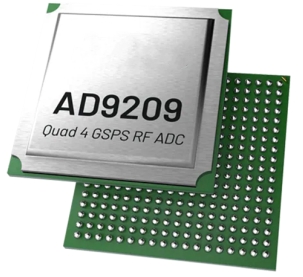

AD9209BBPZRL-4G 是一款 12 位四通道 4 GSPS 模數轉換器 (ADC)。ADC 輸入具有帶過載保護的片內寬帶緩沖區。該套件設計用于支持可對高達 8 GHz 的寬帶信號進行直接采樣的應用。片內低相位噪聲鎖相環 (PLL) 時鐘頻率合成器可用于生成 ADC 采樣時鐘，從而簡化高頻時鐘信號的印刷電路板 (PCB) 分配。時鐘輸出緩沖區可用于將 ADC 采樣時鐘傳輸?shù)狡渌准?/span>

四核 ADC 內核的誤碼率 (CER) 優于 1 × 10?20。低延遲快速檢測和信號監控可用于自動增益控制 (AGC) 目的。靈活的 192 抽頭可編程有限脈沖響應濾波器 (PFIR) 可用于數字濾波和/或均衡。可編程整數和分?jǐn)?shù)延遲模塊支持對模擬延遲不匹配的補償。

數字信號處理 (DSP) 模塊由每對 ADC 的兩個粗略數字下變頻器 (DDC) 和四個精細 DDC 組成。每個 ADC 可以與一個或兩個主 DDC 級一起運行，以支持多頻段應用。四個額外的精細 DDC 級可支持最多每個 ADC 四個頻段。與每個 DDC 關聯的 48 位數控振蕩器 (NCO) 支持快速跳頻 (FFH)，同時與通過通用輸入和輸出 (GPIOx) 引腳或串行端口接口 (SPI)選擇的多達 16 個獨特頻率分配保持同步。

AD9209 支持一個或兩個 JTx 鏈路，這些鏈路可針對 JESD204B 或 JESD204C 子類操作進行配置，從而為每個 ADC 提供不同的數據路徑配置。通過 SYSREF± 輸入引腳支持多套件同步。

應用

? 無線通信基礎設施

? 微波點對點、E 頻段和 5G 毫米波

? 寬帶通信系統

? DOCSIS 3.1 和 4.0 CMTS

? 相控陣?yán)走_(dá)與電子戰

? 電子測試和測量系統

特性

靈活的可重新配置通用平臺設計

支持單頻段、雙頻段和四頻段

數據路徑和 DSP 模塊可完全繞過

具有多芯片同步功能的片內 PLL

片外 PLL 的外部 RF 時鐘輸入選項

支持高達 12 GHz 的時鐘輸入頻率

最大 ADC 采樣率高達 4 GSPS

使用 JESD204C 的最大數據速率高達 4 GSPS

8 GHz 模擬輸入頻寬 (?3 dB)

4 GSPS 時的 ADC 交流性能

差分輸入電壓：1.4 V p-p

噪聲密度：?151.5 dBFS/Hz

HD2:2.7 GHz 時，為 ?69 dBFS (?1 dBFS 為 AIN)

HD3：2.7 GHz 時，為 ?76 dBFS (?1 dBFS 為 AIN)

最差的其他情況（HD2 和 HD3 除外）：2.7 GHz 時，為 ?79 dBFS

輔助特性

相位相干快速跳頻

具有可選分頻比的 ADC 時鐘驅動器

片內溫度監控單元

靈活的 GPIOx 引腳

多種數字特性

可選采樣過濾器

可配置的 DDC

8 個細調復數 DDC 和 4 個粗調復數 DDC

每個 DUC/DDC 48 位

可編程 192 抽頭 PFIR 濾波器，用于接收均衡

支持通過 GPIO 加載的 4 種不同的配置文件設置

每個數據路徑的可編程延遲

接收 AGC 支持

用于快速 AGC 控制，具有低延遲的快速檢測

用于緩慢 AGC 控制的信號監控器

專用 AGC 支持引腳

SERDES JESD204B/JESD204C 接口，16 個通道，速率高達 24.75 Gbps

每個 ADC 8 個通道

8 通道 JESD204B/JESD204C Tx (JTx)

支持實數或復數數字?jǐn)?shù)據（8、12、16 或 24 位）

15mm × 15mm、324-BGA，間距 0.8 mm
