LAN9646T-I/MXX是 Microchip 推出的六端口千兆以太網交換機芯片，支持SGMII、RGMII、MII和RMII等多種接口，適用于網絡設備開發。以下是其核心特性：

非阻斷線速以太網交換機結構

全功能轉發和濾波控制，包括訪問控制列表 (ACL) 濾波

IEEE802.1X支持（基于端口的網絡訪問控制）

IEEE802.1Q VLAN支持，可建立128個有源VLAN組和全范圍內4096個VLAN ID

基于每個端口的IEEE802.1p/Q標記插入或移除，支持雙標記

基于每個端口的VLAN ID標記/非標記選項

IEEE802.3x全雙工流量控制和半雙工背壓碰撞控制

IGMPv1/v2/v3窺探，用于多播數據包過濾

IPv6多播監聽者發現 (MLD) 窺探

QoS/CoS數據包優先級支持：基于DiffServ的802.1p，以及基于四個優先級的802.1p每端口優先級的重映射

IPv4/IPv6 QoS支持

進出端口的可編程速率限制

廣播風暴保護

四個具有動態數據包映射的優先級隊列，用于IEEE802.1p、IPv4 DIFFSERV、IPv6 TrafficClass

MAC濾波功能，可過濾或轉發未知單播、多播和VLAN數據包

用于實現環形拓?fù)涞淖詫ぶ窞V波

高速SPI（4線，高達50MHz）接口，可訪問所有內部寄存器

I2C接口，可訪問所有寄存器

MII管理（MIM、MDC/MDIO 2線）接口，用于按照IEEE 802.3規范訪問所有PHY寄存器

帶內管理，通過七個端口中的任何一個訪問所有寄存器，帶內管理

I/O引腳搭接設施，可在復位時間從I/O引腳設置某些寄存器位

控制寄存器可動態配置

端口鏡像/監控/嗅探：進出任何端口或MII/RMII的流量

完全按照標準來收集統計信息的MIB計數器（每個端口34個MIB計數器）

全芯片軟件掉電

能量檢測掉電 (EDPD)

局域網喚醒(WoL)支持

詳情

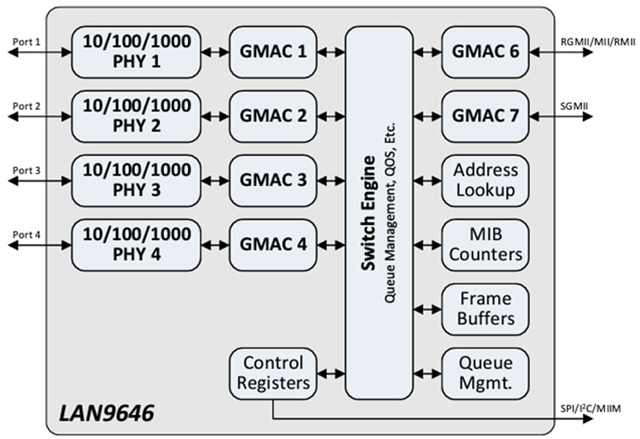

LAN9646T-I/MXX六端口千兆位以太網交換機是一款完全集成的托管第2層、六端口千兆位以太網交換機，具有高級特性。LAN9646T-I/MXX具有四個支持10/100/1000Mbps PHY的端口，另外兩個可配置為SGMII、RGMII、MII或RMII接口，從而連接到主機處理器或外部PHY。LAN9646T-I/MXX通過SPI、I2C或可選帶內管理（通過任何數據端口）可全面訪問寄存器,MIM接口提供PHY寄存器訪問。

LAN9646T-I/MXX的安全特性包括基于IEEE 802.1X端口的身份驗證和ACL濾波。它還支持節能以太網 (EEE) 等電源管理功能，以實現節能環境。

基本參數

協議：以太網

功能：開關

接口：I2C，MII，RGMII，RMII，SGMII，SPI

標準：IEEE 802.3，10/100/1000 Base-T/TX PHY

電壓 - 供電：1.14V ~ 1.26V，2.375V ~ 2.625V

電流 - 供電：680mA（典型值）

工作溫度：-40°C ~ 85°C（TA）

封裝/外殼：132-VFQFN

目標應用

獨立10/100/1000Mbps以太網交換機

VoIP基礎設施交換機

寬帶網關/防火墻

Wi-Fi接入點

集成DSL/電纜調制解調器

安防/監控系統

工業控制/自動化開關

聯網測量和控制系統
