TMUX6136PWR 16.5V雙通道SPDT開關具有極低漏電流和電荷注入，非常適合用于高精度測量應用。
器件介紹
TMUX6136 ±16.5V雙通道SPDT開關提供CMOS模擬輸出，包含兩個獨立可選的SPDT開關。該器件具有極低漏電流和電荷注入，非常適合用于高精度測量應用。TMUX6136提供低電源電流 (17μA)，適合用于便攜式應用。

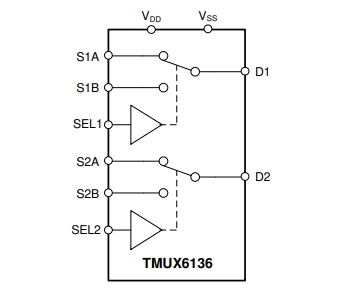

TMUX6136設計用于搭配雙電源（±5V至±16.5V)、單電源（10V至16.5V）或非對稱電源使用。通過具有兼容晶體管-晶體管邏輯 (TTL) 閾值的數字選擇引腳 (SELx) 來確保TTL/CMOS邏輯兼容性。TMUX6136可以將兩個輸入 (Sx) 之一切換成一個公共輸出 (D)，具體取決于SELx引腳的狀態。該開關在兩個方向均具有出色的導通能力。在"接通"位置，TMUX6136輸入信號范圍可擴展至電源范圍。在斷開位置，TMUX6136高達電源電壓的信號電平被阻斷。所有開關均為先開后合式 (BBM)。
功能
寬電源范圍：±5V至±16.5V（雙電源）或10V至16.5V（單電源）
閉鎖性能滿足JESD78 II類A級要求（所有引腳上100mA）
低導通電容：5.5pF
低輸入漏電流：0.5pA
低電荷注入：–0.4pC
低導通電阻：120Ω
快速的轉換時間：66ns
先斷后合開關操作
SELx引腳可連接VDD，集成下拉功能
邏輯電平：2V至VDD
人體模型 (HBM) ESD保護：所有引腳±2kV
軌到軌運行
低電源電流：17μA
工業標準TSSOP封裝
應用
工廠自動化和工業過程控制
可編程邏輯控制器 (PLC)
模擬輸入模塊
ATE 測試設備
數字萬用表
電池監測系統
深圳市明佳達電子收購TI_TMUX6136PWR ±16.5V、2:1 (SPDT)、2 通道精密模擬開關，歡迎來電咨詢！
