MPQ3326AGRE-AEC1器件是具有獨立 PWM/模擬調光和串行接口的 16 通道、80mA/通道、LED 驅動器，符合 AEC-Q100 認證。
概述：

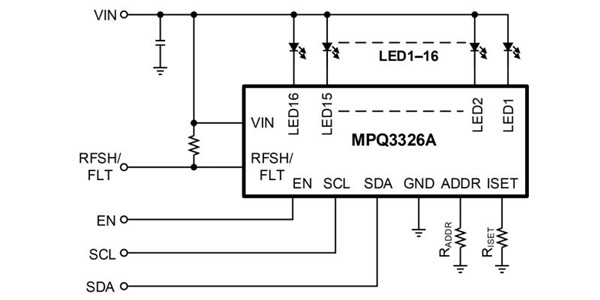

MPQ3326A 是一款 16 通道 的LED 驅動器，它可在 4.5V 至 16V 的寬輸入電壓 (VIN) 范圍內工作。MPQ3326A 在每串 LED 燈串端子中施加 16 個內部電流源。每個通道的 LED 電流 (ILED) 都可由外部電流設置電阻設置，每通道最大電流為80mA。
MPQ3326A 還集成了一個串行接口，通過外部電阻可配置多達 10 個地址。這意味著 MPQ3326A 可以支持多達 10 個級聯 IC 來驅動 LED 陣列。每個通道都可以通過串行接口啟用或禁用。MPQ3326A 為每個 LED 通道提供獨立的12 位脈寬調制 (PWM) 調光和6 位模擬調光。ILED 斜率和相移均可配置，用以降低 EMI。MPQ3326A 通過 RFSH/FLT 引腳輸出刷新信號，刷新信號的頻率 (fREFRESH) 可通過串行接口設置。
該器件提供全面的保護功能，包括 LED 開路保護、LED 短路保護和過溫保護 (OTP)，同時還提供故障指示器。一旦保護被觸發，RFSH/FLT 引腳即被拉低，相應的故障寄存器也被設置。
特點
4.5V 至 16V 寬輸入電壓 (VIN) 范圍
16 通道，最大 80mA/通道
通過外部電阻配置 LED 電流 (ILED)
每通道 6 位模擬調光
每通道 12 位脈寬調制 (PWM) 調光
220Hz、250Hz、280Hz 或 330Hz 可選PWM 調光頻率 (fPWM)
刷新信號輸出
串行接口
可通過外部電阻配置 10 個地址
可配置 ILED 斜率
40μs 相移
故障指示器
LED 開路保護
具有可配置閾值的 LED 短路保護
欠壓鎖定 (UVLO) 保護
過溫保護 (OTP)
采用 QFN-24 (4mmx4mm) 封裝
采用側面鍍錫封裝
符合 AEC-Q100 等級1認證
應用
? 汽車燈
? 汽車顯示器
? 儀表組
? 通用工業顯示器
