最新資訊概述：PM100CG1B120是一款1200V/100A功率模塊，它屬于三菱IPM G1系列。IPM是一款高性能模塊，為發揮IGBT芯片性能而安裝了專用驅動電路，并且有帶自我保護（短路、控制電源壓降、過熱）等功能的專用集成電路。隨著IGBT芯片的升級，IPM系列不斷豐富。產品陣容中新增了"…
概述：

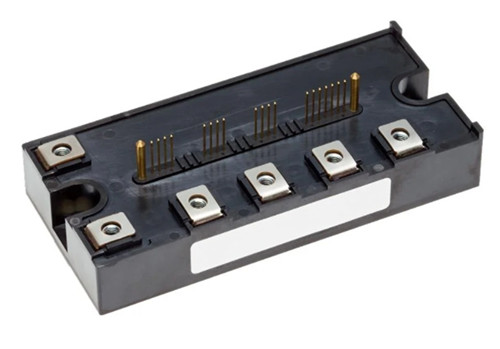

PM100CG1B120是一款1200V/100A功率模塊，它屬于三菱IPM G1系列。IPM是一款高性能模塊，為發揮IGBT芯片性能而安裝了專用驅動電路，并且有帶自我保護（短路、控制電源壓降、過熱）等功能的專用集成電路。隨著IGBT芯片的升級，IPM系列不斷豐富。產品陣容中新增了"G1系列"，與原有產品IPM L1系列相比，該系列功耗更低、功能更強、體積更小。
詳細參數
配置：6-Pack
集電極—發射極最大電壓 VCEO：1.2 kV
集電極—射極飽和電壓：1.3 V
在25 C的連續集電極電流：100 A
柵極—射極漏泄電流：-
Pd-功率耗散：595 W
最小工作溫度：- 20 C
最大工作溫度：+ 125 C
商標：Mitsubishi Electric
安裝風格：Screw Mount
產品類型：IGBT Modules
特點
? 搭載采用CSTBT?※1結構的第7代IGBT和采用RFC※2結構的二極管，降低功率損耗，有利于降低逆變器設備的功耗
? 采用與第7代IGBT模塊相同的新結構（樹脂絕緣銅基板）并減少焊接部分，延長熱循環壽命，有助于提高逆變器設備的可靠性
? 除傳統產品的內置功能※3外，還搭載了開關速度切換驅動和錯誤識別功能，有助于降低逆變器設備的功耗，縮短設計時間。
主要用途
? 運動控制
? 可再生能源
? 電源和不間斷電源裝置(UPS)
