ADC3669IRTD器件是一款具有 LVDS 接口和高達 32768 倍抽取率的 16 位雙通道 500MSPS ADC。
ADC3669IRTD器件是一款具有 LVDS 接口和高達 32768 倍抽取率的 16 位雙通道 500MSPS ADC。
性能：
16 位、雙通道 500MSPS ADC
噪聲頻譜密度： -160.4dBFS/Hz
熱噪聲：76.4dBFS
單核（非交錯）ADC 架構
孔徑抖動：75fs
經緩沖的模擬輸入
可編程 100Ω 和 200Ω 端接
滿量程輸入：2VPP
全功率輸入帶寬 (-3dB)：1.4GHz
頻譜性能（fIN = 70MHz，-1dBFS）：
SNR：75.6dBFS
SFDR HD2,3：80dBc
SFDR 最嚴重毛刺：94dBFS
INL：±2LSB（典型值）
DNL：±0.5LSB（典型值）
數字下變頻器 (DDC)
最多四個獨立的 DDC
復數和實數抽取
抽取率：/2、/4 至 /32768 抽取
48 位 NCO 相位相干跳頻
DDR/串行 LVDS 接口
用于 DDC 旁路的 16 位并行 DDR LVDS
用于抽取的串行 LVDS
用于高抽取率的 32 位輸出選項
功耗：300mW/通道 (500MSPS)
說明：

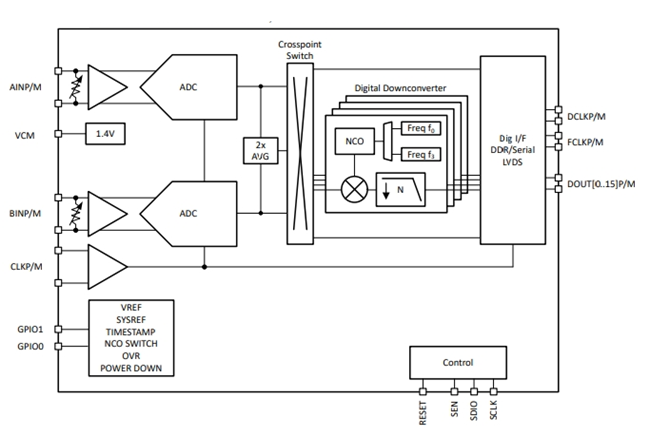

ADC3669 是 16 位 500MSPS 雙通道模數轉換器 (ADC)。這些器件旨在實現高信噪比 (SNR)，并提供了 ?160dBFS/Hz (500MSPS) 的噪聲頻譜密度。
ADC366x 包括一個可選的四頻帶數字下變頻器 (DDC)，支持 /2 寬頻帶抽取至 /32768 窄頻帶抽取。DDC 使用 48 位 NCO，該 NCO 支持相位相干和相位連續跳頻。
應用：
? 軟件定義無線電
? 頻譜分析儀
? 雷達
? 光譜分析
? 功率放大器線性化
? 通信基礎設施
