PWD5T60TR是（ST）推出的一款三相高壓功率驅動器，采用 QFN12x12 封裝，專為空間受限的電機驅動應用設計。以下是其核心參數：
電機類型 - 步進：多相
電機類型 - AC，DC：無刷 DC（BLDC）
功能：驅動器 - 全集成，控制和功率級
輸出配置：半橋（3）
接口：邏輯
技術：功率 MOSFET
步進分辨率：-
應用：通用
電流 - 輸出：3.5A
電壓 - 供電：9V ~ 20V
電壓 - 負載：10V ~ 400V
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
封裝/外殼：36-VFQFPN（12x12）
描述

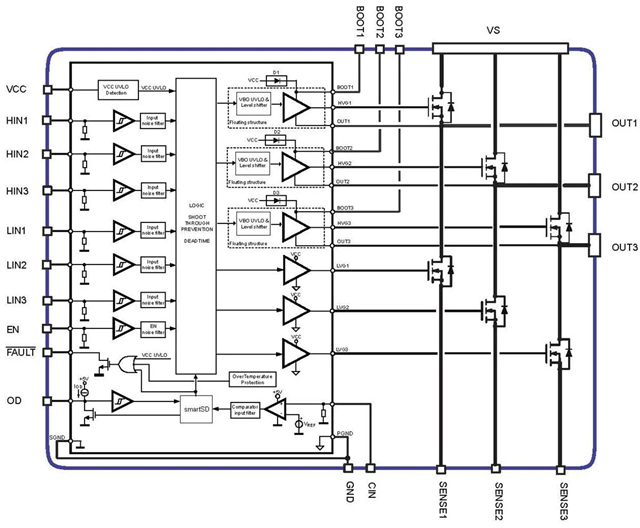

PWD5T60TR是一款三相高密度功率驅動器，集成了柵極驅動器和六個N溝道功率MOSFET。PWD5T60TR是風扇、泵和小型家電等電機驅動應用的優質解決方案。
集成功率MOSFET具有1.38 Ω的RDS(on) 和500 V阻斷電壓。該器件的高度集成設計能夠高效驅動負載，并顯著減小封裝尺寸，使PWD5T60TR成為空間受限應用的優質解決方案。
PWD5T60TR具有專用的輸入引腳（對應每個輸出）和關斷引腳。邏輯輸入兼容CMOS/TTL（可低至3.3 V），便于與控制器件連接。低側與高側之間的延時匹配確保了無循環失真，并支持高頻操作。
PWD5T60TR的顯著特點是其穩健性?；ユi和死區功能可以防止交叉導通，而具有先進智能關機功能的比較器可確?？焖儆行У倪^(guò)載和過流保護。
低壓側和高壓側的專用UVLO保護功能可防止電源開關在低效或危險條件下工作，從而實現最優的故障安全運行。
零壓降集成自舉二極管及所有嵌入式功能使PCB的布局設計更加緊湊、簡單，同時降低了總體BOM和應用成本。PWD5T60TR器件采用12x12x0.95 mm的緊湊型VFQFPN封裝。
關鍵特性
功率驅動器集成了柵極驅動器和高壓功率MOSFET，RDS(on) = 1.38Ω
BVDSS = 500V
寬輸入電源電壓范圍：9V至20V
集成式零壓降自舉二極管
用于快速過流保護的比較器，具有智能關斷功能
過溫保護
3.3V、5V TTL/CMOS輸入，帶遲滯
所有通道均有相配的傳播延遲
低側和高側UVLO功能
聯鎖和死區時間功能
專用啟用引腳
超緊湊、簡化的布局
應用領域
3-phase 逆變器
風扇和泵
家用和工業電器
冰箱壓縮機
